توضیحات محصولات

فیوز قابل تنظیم مجدد 16 ولتی PPTC که معمولاً به آن پلی سوئیچ می گویند، یک قطعه الکترونیکی است که برای محافظت از مدارهای الکتریکی در برابر شرایط اضافه جریان طراحی شده است. با استفاده از مواد مبتنی بر پلیمر با ضریب مقاومت دمایی مثبت عمل می کند. این بدان معناست که با افزایش جریان عبوری از دستگاه، دمای پلیمر نیز افزایش می‌یابد و باعث افزایش مقاومت آن می‌شود.

امکانات

دستگاه های سربی شعاعی

مواد عایق اپوکسی پلیمری مقاوم در برابر شعله، مطابق با الزامات UL 94V{1}}

بسته بندی فله یا نوار و حلقه در اکثر مدل ها موجود است

10A PPTC Resettable radial lead Fuse

خرابی عملکرد فیوز PPTC

1. حالت عملیاتی عادی:هنگامی که مدار در حالت عملکرد عادی خود قرار دارد و جریان در محدوده ایمن قرار دارد، فیوز PPTC مقاومت کمی از خود نشان می دهد. این اجازه می دهد تا جریان بدون افت ولتاژ یا تولید گرما از آن عبور کند.

2. وضعیت اضافه جریان:اگر یک رویداد اضافه جریان مانند اتصال کوتاه یا افزایش جریان به دلیل یک خطا رخ دهد، جریان عبوری از فیوز PPTC به میزان قابل توجهی افزایش می یابد. با افزایش جریان، دمای پلیمر در PPTC نیز افزایش می یابد.

30V 09A resettable PolySwitch PPTC Fuses

3. مرحله انتقال:با افزایش دمای پلیمر، مقاومت آن شروع به افزایش می کند. این افزایش مقاومت به عنوان یک مکانیسم خودتنظیمی عمل می کند. فیوز PPTC وارد یک حالت انتقالی می شود که در آن مقاومت آن به سرعت در حال افزایش است. این افزایش ناگهانی مقاومت باعث افت ولتاژ قابل توجهی در PPTC می شود که به محدود کردن جریان عبوری از مدار کمک می کند.

4. محدودیت فعلی:افزایش مقاومت و افت ولتاژ در فیوز PPTC به طور موثر جریان را به سطح ایمن محدود می کند. این به محافظت از مدار و اجزای متصل در برابر اثرات مخرب جریان اضافه کمک می کند. فیوز PPTC به طور موثر به عنوان یک قطع کننده مدار خود تنظیم مجدد عمل می کند.

5. بازنشانی:هنگامی که شرایط اضافه جریان حذف شد یا خطا برطرف شد، فیوز PPTC شروع به خنک شدن می کند. با کاهش دما، مقاومت پلیمر به تدریج به حالت اولیه پایین باز می گردد. این اجازه می دهد تا مدار به حالت عادی بازگردد.

اطلاعات محصول

نام آیتم:	فیوز 16 ولتی PPTC پلی سوئیچ قابل تنظیم مجدد	رتبه فعلی:	0.05A-14A
ولتاژ رتبه بندی:	16 ولت DC	ظرفیت شکستن:	کم
نوع:	شعاعی	استفاده:	PTC الکتریکی، فیوز قابل تنظیم مجدد PPTC
نوع بازنشانی:	تنظیم مجدد خودکار	کاربرد:	سیستم ارتباطات
بسته:	بسته استاندارد	استانداردهای ایمنی:	مطابقت RoHS، Reach، HF

ابعاد محصولات

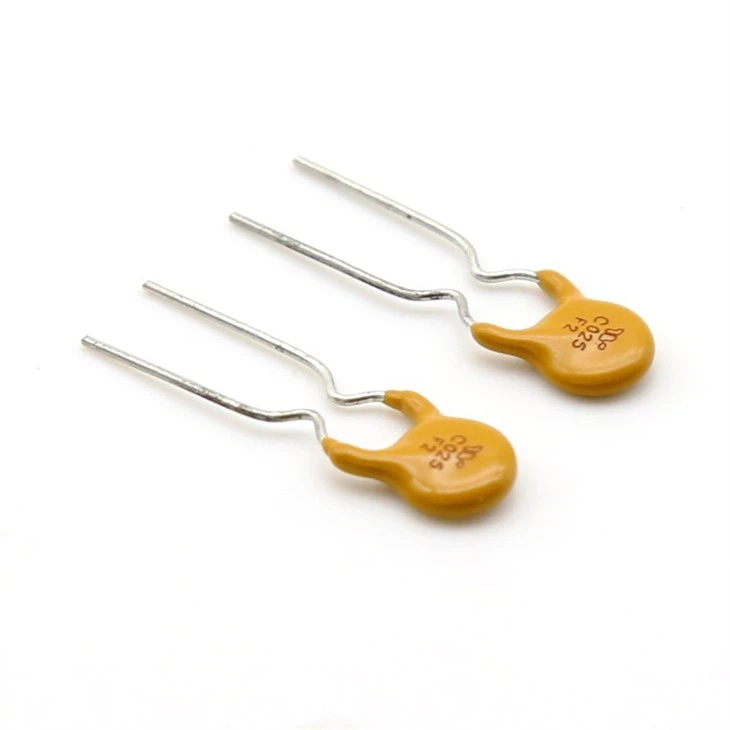

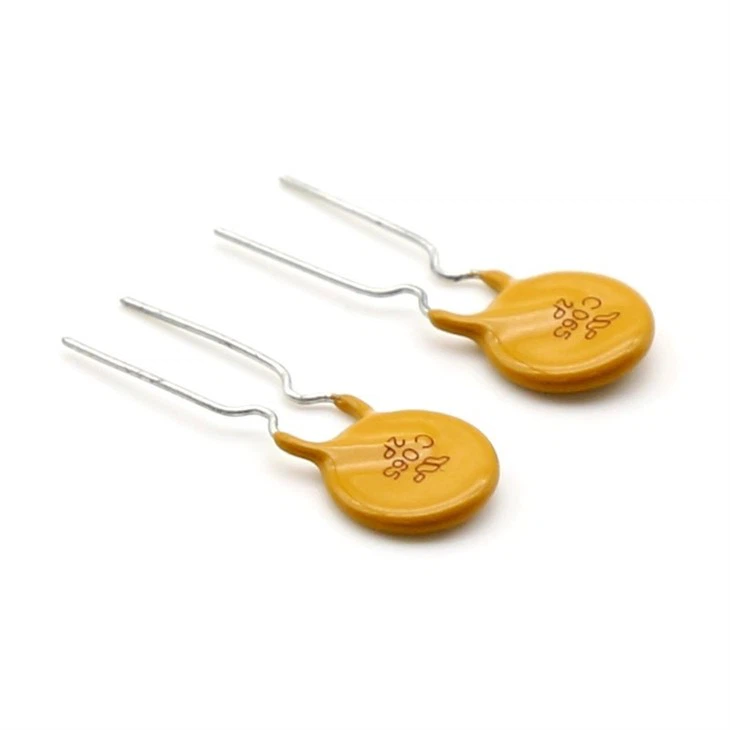

16V PPTC Resettable Fuse

16V PPTC Polyswitch Radial Leaded Fuse dimension

مشخصاتبین دمای محیط و جریان کار

P/N	دمای محیط عملیاتی
P/N	-40 درجه	-20 درجه	0 درجه	25 درجه	40 درجه	50 درجه	60 درجه	70 درجه	85 درجه
TRA005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
ترا 010	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
ترا017	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
ترا020	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
ترا025	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
ترا030	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
ترا 040	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
ترا 050	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
ترا065	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
ترا075	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
ترا090	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
ترا110	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
TRA120 ( TRA120 )	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
ترا135	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
ترا160	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
ترا185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
TRA200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
TRA250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
TRA300	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
TRA400 ( TRA400 )	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
ترا 500	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
ترا 600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
ترا 700	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
ترا 800	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
ترا 900	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
TRA1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
TRA1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
TRA1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
TRA1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

کاربرد

1. لوازم الکترونیکی مصرفی. 2. آداپتورهای برق و شارژرها. 3. تابلوهای مدار چاپی (PCB). 4. الکترونیک خودرو; 5. تجهیزات مخابراتی. 6. سیستم های کنترل صنعتی; 7. تجهیزات پزشکی; 8. پاور بانک ها; 9. روشنایی LED. 10. لوازم مصرفی; 11. تجهیزات صنعتی.

60V resettable PPTC Polyswitch Radial Leaded Fuse application
